Op deze pagina vertel ik je wat over de SMC 7404 (W)BR(A/B) ADSL-routers ... Naast wat informatie en ervaringen laat ik je ook zien hoe je deze ADSL-combinatie kunt installeren, configureren en fine-tunen... Merk op: Dit is de eerste test en configuratie pagina. Eerdere pagina's beschreven alleen maar de configuratie. De reden hiervoor: ik heb zelden zo'n mooi compleet apparaat in handen gehad. Het leek me daarom een goede aanleiding om "rapport" cijfers uit te gaan delen. Bedenk bij het lezen wel dat je rekening moet houden met de test datum. Naarmate we verder in de toekomst gaan, zullen we ook steeds geavanceerdere gadgets zien en eisen hebben. Merk op: Voor de mensen in Nederland - ik zag deze router voor 219 Euro's bij Korving.nl - je kunt ze ook bellen voor bestel info: 076-5719298.

Overzicht

• Eerste indruk
• Samenvatting / mening
• Wat zit er in de doos?
• Aansluiten van alle hardware
• De eerste keer configureren
• Eerste keer Internetten
• Installeren van de printer
• Instellingen Fine-Tunen
• BBNed specifieke instellingen

Eerste Indruk

Na het betalen van de erg prettige prijs (lekker laag) en het uitpakken van de doos, duurde het ongeveer 5 minuten om alles aan de gang te krijgen.
Dat was voor mij absoluut een nieuwe ervaring. Installatie ging nog nooit ZO simpel.

Behalve de gebruikelijke kabels aansluiten was het gewoon een kwestie van de "wizard" stap-voor-stap volgen.
Daarbij nog extra complimenten voor SMC: er zitten twee aparte documenten bij voor de snelle installatie voor ADSL via KPN en BBNed.
Andere fabrikanten mogen hier wel een voorbeeld aan nemen!

Dankzij de ingebouwde DHCP kon ik meteen internetten. Standaard staat alles al erg goed ingesteld.

Wireless LAN werkte, met mijn D-Link PCMCIA kaart, meteen naar behoren (op mijn laptop hoefde ik alleen maar een ander netwerk te kiezen).
Het bereik is zelfs beter als wat ik gewent ben van mijn D-Link 713P.

Een extra aangename verassing: MSN Messenger deed het meteen goed. En dan bedoel ik inclusief bestanden versturen en voice en video gebruiken.

Om het kort te houden: deze router laat weinig te wensen over.

UPDATE:

Met de nieuwe firmware (0.24) zijn een aantal eerder gemelde minpunten opgeheven;

- NAT kan nu blijkbaar uitgezet worden
- MAC adres cloning is toegevoegd
- AutoReconnect na spanningsuitval toegevoegd
- ALWAYS ON toegevoegd
- Verbeterde ondersteuning voor DSLAM's van Alcatel en Cisco

Samenvatting

Wat zit er in de doos?

Altijd leuk om te zien ... wat zit er nou in de doos?

	De router zelf natuurlijk ... Deze had al firmware versie 0.22 - deze was op het moment van testen nog niet downloadbaar .... In dit geval heb ik de ISDN versie getest (WBRB). De meeste routers van de concurrentie hebben problemen met de DSLAM's (centrales zeg maar) van KPN aangezien daar oude Cisco en Nokia rommel gebruikt wordt. De centrales van BBNed vormen meestal geen probleem. De SMC verrast hierbij aangenaam, omdat deze beiden prima aan kan zonder enig probleem!
	Twee kabels, beiden identiek en geschikt om netwerk aansluitingen te maken (UTP) of het modem aan de ADSL verbinding te hangen. Voor de aansluiting van ADSL van KPN (in mijn test opstelling) wordt een kleine RJ-11 stekker gebruikt (6 pinnentjes, net als van de ouderwetse analoge telefoon). Deze stekker kan gewoon in de grotere opening gestoken worden van de router (dit is namelijk een RJ-45 aansluiting met 8 pinnen). Erg netjes is het niet, maar werken doet het wel.
	Spanningsadaptertje ....   Daarnaast zit er een CDRom bij met daarop de handleiding, en twee nederlandstalige foldertjes (in kleur) voor de instellingen voor KPN en BBNed. In andere landen zouden deze er welees niet bij kunnen zitten.

Aansluiten

Goed niks onverwachts in de doos behalve natuurlijk de twee nette foldertjes voor de instellingen van BBNed en KPN ADSL.

Wat het aansluiten betref hebben we wel een kleine verrassing bij de 7404WBRB (de ISDN versie dus - de POTS/Analoog versie heeft een gewone RJ-11 stekker); de stekker in de router (8 polige RJ-45) voor het aansluiten van de ADSL verbinding komt niet overeen met de gebruikelijk RJ-11 (6-polig) stekker. De verassing was nog groter toen we te horen kregen dat deze RJ-11 stekker gewoon in de RJ-45 gestoken kan worden. Tot onze verbazing past het ook nog.

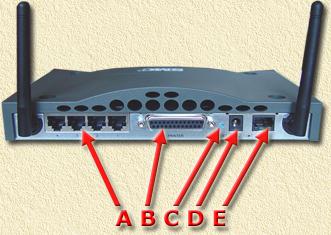

Aansluitingen aan de achterkant van de SMC:

	A	De 4 LAN aansluitingen - hierop sluit je tot 4 PC's en/of een switch/hub.
	B	Printerpoort voor de printerserver. Hierop sluit je de printer aan.
	C	Reset knop. Dit reset het modem hardwarematig. Als je deze knop 5 seconden of meer ingedrukt houdt, zal het modem gereset worden naar de fabrieksinstellingen.
	D	Stroomvoorziening - hierop sluiten we de spanningsadapter aan.
	E	ADSL aansluiting - De ADSL verbinding (direct na de splitter) komt hierop.

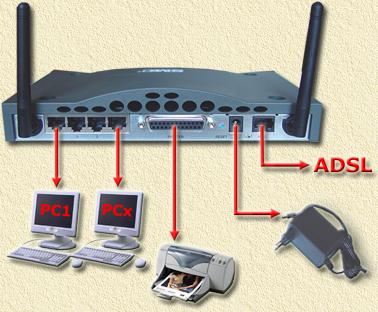

Aansluiten is een recht-to-recht-aan klusje. Hieronder zie je een voorbeeld opstelling.

SMC 7404 WBRAB - Verbonden met de rest van de wereld

Stap 1: ADSL aansluiten
Als je al een modem (b.v. een Alcatel) hebt staan, koppel deze dan los. Steek de ADSL stekker in de SMC router.

Stap 2: Beginnen met 1 PC
Om te beginnen sluiten we eerst 1 PC aan op de SMC (even kijken of alles werkt). Sluit de netwerkkabel van de betreffende PC aan op een van de 4 LAN poorten.

Stap 3: Instellen van de PC op DHCP
Stel vervolgens de betreffende PC in op DHCP. Hiervoor zijn aparte pagina's gemaakt voor verschillende systemen: Windows 95/98/ME, Windows 2000/XP, Apple Macintosh OS 7/8 en Apple Macintosh OS X. Voor Linux machines: netwerk instellingen allemaal op automatisch zetten zodat DHCP alles voor je in kan vullen.

Tip: ALS je een proxy gebruikt, zet deze dan NU UIT!

Merk op: Voor Windows 95, 98 en ME gebruikers: zet de PC nu UIT.

Stap 4: [Optioneel] sluit jouw printer aan
Sluit de printer die je wenst te delen over het hele netwerk, aan op de printer poort van de SMC.
!! Deze stap is optioneel en kun je later ook uitvoeren !!

Stap 5: Voeding aansluiten
Sluit nu de meegeleverde adapter aan op de SMC router en steek de adapter in het stopcontact.

Merk op: Voor Windows 95, 98 en ME gebruikers: je kunt nu de PC weer AAN zetten.

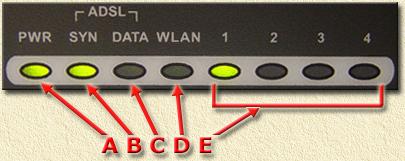

De lampjes aan de voorkant van de router gaan nu knipperen:

	A	PWR - de router krijgt voedingsspanning en staat aan als dit lampje brandt.
	B	SYN - dit lampje geeft de ADSL kabel verbinding aan. Als het knippert wordt er gezocht naar een ADSL verbinding, bij constant branden is er succesvol contact. Als het lampje UIT is, dan is er geen ADSL verbinding of er is een kabel probleem.
	C	DATA - Knippert als er data-overdracht plaats vindt over de ADSL verbinding.
	D	WLAN - Dit lampje geeft Wireless LAN activiteiten aan. Het geeft alleen data verkeer aan (knipperen), dus niet of er een Wireless LAN connectie is.
	E	1 t/m 4 - Deze lampjes geven de activiteiten op de LAN poorten 1 t/m 4 aan. Als deze branden is er contact met een ander netwerk apparaat (b.v. een PC, hub of switch) op de betreffende poort. Knipperen geeft aan dat er data verkeer is.

Als je bovenstaande stappen hebt gevolgd, zal er eerst het lampje PWR gaan branden, meteen gevolgt door het lampje welke bij de LAN poort waarop de PC is aangesloten.

Het lampje SYN zal, als de ADSL kabel goed is aangesloten, gaan knipperen en na een paar tellen aan blijven.

Als dit het geval is: dan is de hardware aansluiting goed gegaan.

Configureren voor de eerste keer

Nu komen we bij de stap waar we de router gaan configureren voor de eerste keer.
We leggen de focu op het configureren voor gebruikers die KPN ADSL hebben (MXStream).
Voor BBNed gebruikers wordt er in de tekst verwezen naar de methode voor BBNed.

DIALUP ADAPTER PROBLEMEN / EXTERNE VERBINDINGEN

Als je eerder een andere ADSL modem hebt gebruikt, dan is het raadzaam eerst de daarvoor gebruikte inbelverbinding (externe verbinding of dialup adapter) te verwijderen!

Dit kan door deze letterlijk te verwijderen of door deze te deactiveren. Wij adviseren het VERWIJDEREN van deze inbelverbinding(en).

Deactiveren doe je in de Internet Explorer, onder TOOLS -> INTERNET OPTIONS -> CONNECTIONS. Vink de optie "Never dial a connection" aan en klik op "OK".

DOWNLOAD MANAGER PROBLEMEN

Voor we daaraan beginnen even een tip: Schakel download managers UIT.

De commando's op de router zijn EXE bestanden. Je kunt er helemaal niks mee, maar het kan zogenaamde download managers activeren.

Zo heb ik op mijn PC het programma FlashGet staan om me te helpen met downloads, maar bij het klikken op b.v. "APPLY" geeft deze de vraag of hij het bestand dient te downloaden. Klik in deze gevallen steeds op "Cancel".

SMC7404WBRAB - Download manager wil gaan downloaden

OK, nu je dit weet, kunnen we verder ...

Controleer daarvoor, op de aangesloten PC, dat deze een IP-adres gekregen heeft van de router. Dit zal een IP-adres zijn de range 192.168.2.100 ... 192.168.2.199.
Op Windows PC's kun je dit doen met het DOS commando IPCONFIG.

Als dit NIET het geval is, herstart dan de PC.

Stap 1: Openen van de webinterface
Start nu een webbrowser, bijvoorbeeld Internet Explorer, Opera of Netscape. Type in het adres-veld van de browser het adres http://192.168.2.1 en druk op ENTER.

SMC7404WBRAB - Open de webinterface

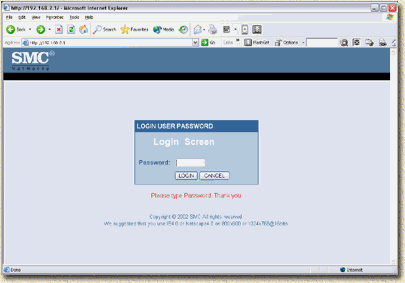

De webinterface van de SMC zal nu openen met het inlog scherm:

SMC7404WBRAB - Login scherm

Stap 2: Log in
Klik op de knop "LOGIN".
"Password" hoef je niet in te vullen, omdat het modem standaard geen wachtwoord heeft.

Stap 3: Ga naar de "Setup Wizard"

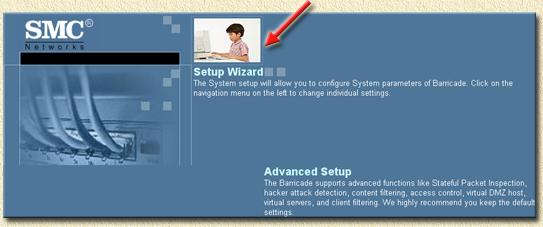

Voor alle KPN gebruikers (dus als jij MXStream hebt); Klik op het woord "Setup Wizard" in het venster dat opkomt na het inloggen:

Merk op: BBNed gebruikers moeten dit dus NIET doen. Zie daarvoor de BBNed instellingen onder aan deze pagina.

SMC7404WBRAB - Setup Wizard starten

Stap 4: Instellen van de tijd
De SMC wil nu graag dat je de juiste tijd instellingen doet. Dit is optioneel!

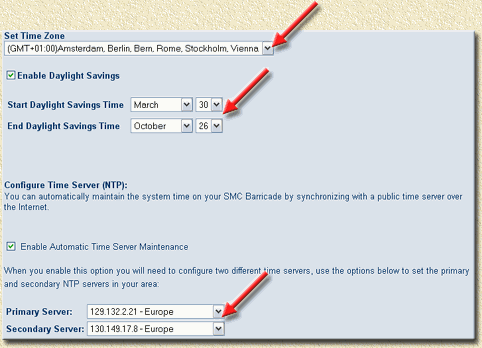

SMC7404WBRAB - Tijdinstellingen

Als eerste stellen we de tijdzone in bij het veld "Set Time Zone". Als je in Nederland of Belgie woont, kies dan "(GMT+01:00) Amsterdam, Berlin,...".

Je kunt zomer en wintertijd instellen als je dat zou willen. Ik heb hier twee data gekozen die dicht in de buurt zitten van de zomer/wintertijd wisseling. Dit is dus niet 100% correct!
Als je dit ook wenst te gebruiken, vink dan het veld "Enable Daylight Savings" aan. Stel bij het veld "Start Daylight Savings Time" de maand "March" in en de dag op "30". Doe hetzelfde bij "End Daylight Savings Time", kies daar de maand "October" en de dag b.v. "26".

Vervolgens kunnen we handig gebruik maken van een NTP server. Dit is een dienst op het Internet waarmee je de klok gelijk kunt zetten. Een soort atoomklok.
Vink daarvoor de optie "Enable Automatic Time Server Maintenance" aan.
Stel als "Primary Server" de "129.132.2.21-Europe", en als de "Secondary Server" de "130.149.17.8-Europe" in. Je kunt deze waarden uit het lijstje kiezen.

Klik nu op "Next" (rechtsonder).

Stap 5: Verbindingstype instellen
De volgende stap is het instellen van de soort verbinding. Een beetje verwarrend is de titel van de pagina wel: "Internet Sharing" is niet helemaal hetzelfde, maar goed.

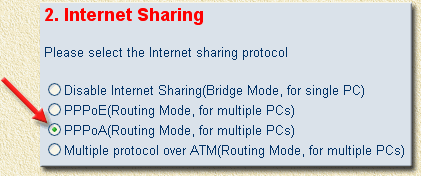

Kies in dit scherm voor "PPPoA(Routing Mode, for multiple PCs)" en klik op "Next" (rechtsonder).

SMC7404WBRAB - Connectie type instellen op PPPoA

Stap 6: Internet Provider (ISP) gegevens invullen

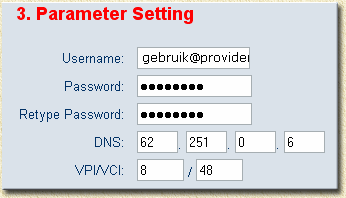

Hier moeten we onze inlog gegevens en ISP gegevens invullen.

SMC7404WBRAB - Login en ISP gegevens invullen

Hier vullen we de gegevens in die je van jouw provider hebt ontvangen.

Vergeet niet bij "Username" het deel na het apestraatje in te vullen. Je moet het wachtwoord ("Password") twee keer invullen.

De DNS gegevens moet je ook overnemen van de gegevens die je van jouw ISP hebt ontvangen. Je kunt eventueel ook in onze DNS Lijst kijken.

De VPI/VCI gegevens voor alle KPN gebaseerder verbindingen zijn: 8 / 48 (zoals hierboven aangegeven is).

Klik weer op "Next".

Stap 7: Overzicht instellingen

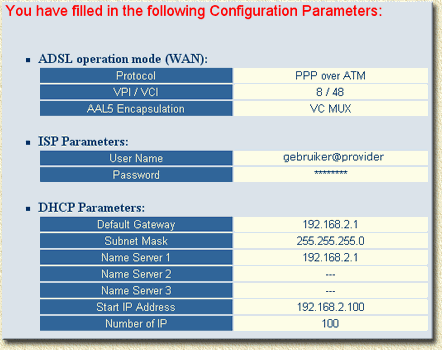

De SMC laat nu een overzicht zien van alle instellingen. Dat ziet er ongeveer zo uit:

SMC7404WBRAB - Instellingen overzicht

Klik nu op "APPLY".

De router zal herstarten. Het SYN lampje zal even knipperen en dan blijven branden - je bent nu online.

Eerste testrit

Voor we verder gaan, gaan we even controleren of alles OK is.

Ga in de browser weer naar http://192.168.2.1 (als je de browser gesloten had) en log weer in door gewoon op "LOGIN" te klikken.

Klik vervolgens op de woorden "Advanced Setup".

Klik nu op de balk links op de optie "STATUS". Hier kunnen we zien hoe we ervoor staan.

In het nieuwe scherm zie je links, bovenin, de status van jouw Internet verbinding.

SMC7404WBRAB - Verbinding is OK

Als je dit NIET ziet (ADSL: CONNECTED) dan kunnen er een aantal dingen mis zijn. Klik dan voor de zekerheid eens op de "Connect" knop.

Controleer als eerste of het lampje SYN brandt. Is dat NIET het geval - controleer dan de kabel!

Controleer onder "WAN" - "ATM" of de technische gegevens kloppen. Kijk ook onder "WAN" - "ISP" of er bij de eerste ISP de juiste loginnaam en wachtwoord zijn ingevuld.

Als alles wel OK is, kun je nu eerst proberen of je kunt internetten ... bezoek een leuke pagina, b.v. http://www.weethet.nl :-)

Installeren van een printer

Een van de leuke eigenschappen is dat de SMC 7404 WBRA (of WBRB) een ingebouwde printerserver heeft.

Merk op: Je hebt hiervoor gelukkig geen speciale printer driver nodig!

Het grootste voordeel daarvan is dat je een printer aan deze router kunt hangen. Deze printer is dan voor iedereen in het netwerk toegankelijk.
Wilde je eerder zoiets doen, dan moest de printer aan een PC hangen, waar je de toegang tot de printer deelde via het netwerk. Het grootste nadeel daarvan is dat deze PC dus aan moet staan als je zou willen gaan printen. Met de SMC oplossing hoeft dat dus niet meer.

Sluit de printer aan op de parallel-poort van de router (het moet dus wel een printer zijn die op een parallel-poort kan worden aangesloten) als je dat nog niet had gedaan.

Merk op: Herhaal de onderstaande stappen voor alle betrokken PC's.

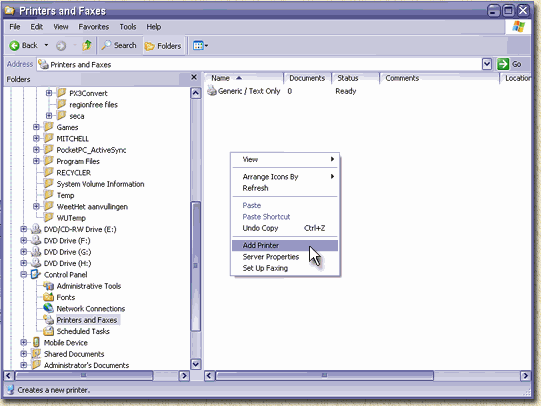

In Windows voeg je nu een nieuwe printer toe. Open daarvoor de "Control Panel" - "Printers" en kies "Add new printer".

In bepaalde configuraties staat daarvoor een speciale "Add new" icon in de "Printers" map. Andere configuraties (o.a. Windows XP) verlangen van je dat je met de rechtermuisknop in de "Printers" map klikt en uit het menu de optie "Add New Printer" kiest:

Windows - Nieuwe printer toevoegen voor de SMC7404WBRAB

De "Add Printer Wizard" opent zich nu, klik meteen maar op "Next".

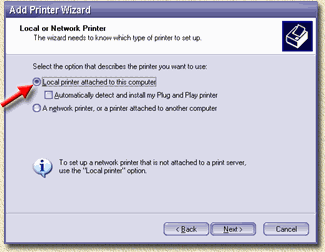

Kies in het venster "Local or Network Printer" de optie "Local printer attached to this computer" en klik op "Next".

SMC7404 WBRAB - Kies een LOKALE printer!

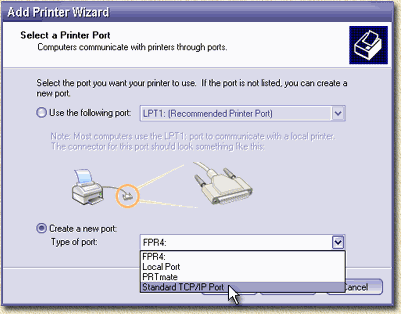

In het volgende venster moet je een printerpoort kiezen. Kies ervoor een nieuw poort aan te maken ("Create a new port") van het type "Standard TCP/IP Port" en klik weer op "Next".

Nieuwe poort aanmaken voor de SMC7404 printer

De zoveelste wizard wordt gestart, in dit geval de "Add standard TCP/IP Port Wizard". Klik ook hier maar meteen op "Next".

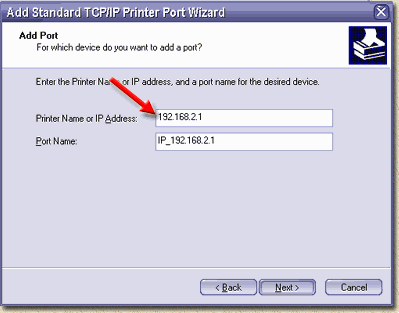

In het volgende venster voer je alleen in het bovenste veld ("Printer Name or IP Address") iets in, en wel het IP-adres van de SMC router. Standaard is dit 192.168.2.1.

Vul het IP-adres van de router in voor de TCP/IP poort van de printer

Het tweede veld ("Port Name") wordt vanzelf ingevuld. Verander hier niets aan en klik gewoon op "Next".

Het volgende venster, met de naam "Additional Port Information Required", vraagt om wat voor soort verbinding het gaat. Kies hier voor "Custom" en klik op "Settings...".

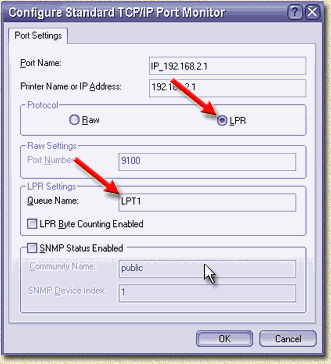

We komen nu in het TCP/IP instellingen scherm waar we "LPR" aanvinken en bij "Queue Name:" de waarde "LPT1" invullen.

Vink "LPR" aan en vul "Queue Name" in

Klik op "OK" en klik op "Next". Er verschijnt nu een opsomming van de instellingen, klik op "Finish".

Het duurt even voor het volgende scherm reageert, maar dan uit eindelijk kun je merk en model kiezen van de printer die je hebt;

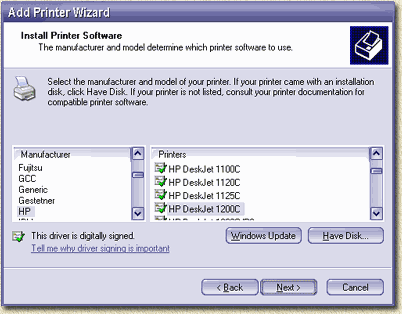

Printer driver kiezen of van disk/CD halen (klik dan op "Have Disk ...")

Vervolgens kan het zijn dat Windows de vraag stelt of je de bestaande printer drivers wenst te blijven gebruiken, dat kun je gerust doen (= aanvinken "Keep existing driver").
Meestal komt dit voor als de printer al eens geinstaleerd is/was op deze PC. Klik daarbij op "Next".

In het volgende scherm kun je de printer een naam geven. Windows suggereert zelf al een naam - ik type hier meestal "(netwerk)" achter zodat ik straks meteen kan zien dat dit de netwerkprinter is. Je kunt hier ook aangeven of het de standaard printer dient te worden ("Default Printer"). Klik op "Next".

In het daarop volgende scherm kan Windows vragen of je de printer wenst te delen. Kies hier gewoon "Do not share" - anderen moeten de printer namelijk gewoon via de SMC benaderen en niet proberen via jouw PC te gaan printen. Klik op "Next".

De volgende vraag is of je een test pagina wenst te printen. Dit hoeft niet, maar is wel aan te raden - je weet dan immers meteen of er iets mis is. Klik op "Next".

Windows laat weer een overzicht zien. Klik op "Finish".

Windows gaat dan wat bestanden installeren en een print opdracht starten (mits je "Print test page" had aangevinkt). Meteen daarna verschijnt de vraag of het OK ging. Klik dan op "OK".

De printer staat nu geinstalleerd.

Instellingen Fine-Tunen

Standaard staan alle instellingen redelijk goed. Je kunt Internetten en bijna alle applicaties werken prima.
Maar we kunnen het nog een beetje fine-tunen.

Password instellen

Als eerste is het belangrijk om de router te voorzien van een wachtwoord. Geen wachtwoord is gelijk aan geen beveiliging.

Ga weer met de websbrowser naar http://192.168.2.1. Klik weer op "LOGIN" en kies "Advanced Setup".

Kies nu uit de balk links "System" en vervolgens het subitem daarvan "Password Settings".

Vul bij "Current Password" niks in - er is immers geen huidg wachtwoord.
Bij "New Password" en bij "Re-Enter Password for Verification" vul je het nieuwe wachtwoord in.

Klik vervolgens op "APPLY".

Mocht er dus nu iemand bij de router willen komen - voor het veranderen van instellingen - dan heeft deze persoon al minstens het wachtwoord nodig.

Merk op: BEWAAR HET WACHTWOORD ZORGVULDIG!

Firewall aanzetten

Een wachtwoord is al goed voor een aardige beveiliging m.b.t. toegang tot de router.
Er zijn helaas ook van die kinderachtige lui die zo nodig in andermans netwerk willen rommelen vanuit het Internet.

Dit kunnen we blokkeren door de FIREWALL aan te zetten. De SMC7404WBRA/B heeft immers een echte firewall ingebouwd zitten.

Ga weer met de websbrowser naar http://192.168.2.1. Klik weer op "LOGIN" en kies "Advanced Setup".

Kies nu uit de balk links "Firewall". In de ruimte rechts zie je nu de optie "Enable", vink dit aan en klik op "APPLY".

De firewall staat nu AAN.

Wireless LAN instellingen aanpassen

Mocht je Wireless LAN willen gebruiken, dan kan het ook zinvol zijn hier eens naar te kijken.

Voor details over het beveiligen van Wireless LAN, verwijs ik je naar deze pagina. Lees met name het laatste deel van die pagina.

ALWAYS ON

Mochte je een servertje hebben draaien, b.v. voor web of FTP, dan is het zinvol om onder "WAN" - "ATM" de optie "Always ON" aan te vinken en de "Idle time" op "0" te zetten.

Dit wordt vanaf firmware 0.24 ondersteund.

BBNed: de eerste configuratie

DIT DEEL IS ALLEEN VOOR BBNED GEBRUIKERS!

BBNed werkt net even anders als dat we van KPN gewend zijn. Volg de volgende stappen:

Na het inloggen kies je voor "Advanced Setup".

Klik in de balk links op "WAN". Er verschijnt nu een aantal opties onder "WAN". Kies dar de optie "ATM".

Stel nu de volgende zaken in:

Klik vervolgens op "Apply". De router zal herstarten. Zodra het SYN lampje aan de voorkant brandt, ben je online. Je kunt nu HIER verder lezen.
