Bouw je eigen SoundBlaster compatibele MIDI interface

Dit is een heel erg oud project uit de tijd dat een SoundBlaster 16 het ultime was op geluidsgebied voor de PC,... Een hoop mensen vragen nog steeds om dit schema vandaar dat het hier weer terug te vinden is.

Merk op: Dit is voor een geluidskaart (Soundblaster en compatibelen) die de Joystick-poort gebruiken voor MIDI !
De opbouw is simpel en lekker goedkoop... :)

Voor je verder leest: lees eerst de disclaimer!

Hardware ...

Schema

De chip die je in het schema "MIDI Instrument to computer" ziet is een opto-coupler. Een 4N35 of 4N36 is hier uitermate geschik voor.

IC2A en IC2B vormen samen IC2, wat een 7404 moet zijn.

Verder is D1 een willekeurige diode (b.v. een 1N4108).

R1 is een weerstand van 270 Ohm.
R2 een van 1 KOhm,
R3 een van 4700 Ohm (ook wel 4K7 Ohm genoemd),
R4 en R5 zijn 220 Ohm.

C1 en C2 zijn een keramische condensator van 220 pF.

Voor de aansluiting van of naar een MIDI apparaat gebruikt men de zogenaamde DIN-5 stekkers, een ronde stekker met 5 aansluitingen. Voor de joystick aansluiting heb je een male SubD 15 nodig:

MIDI Connector (female)
Joystick Connector (female)
MIDI connector for MIDI equipment
Soundblaster Joystick connector (female - on the SB)

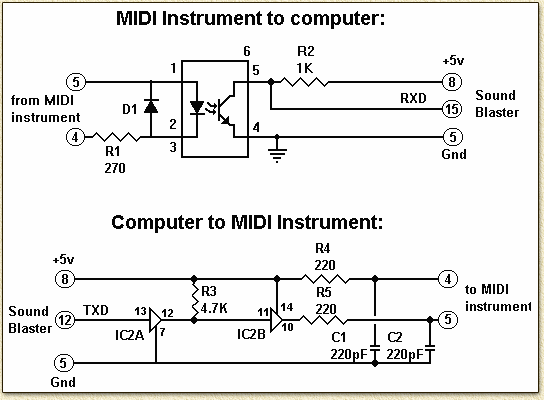

MIDI Interface schema

Merk op: je kunt beide delen apart gebruiken. Als je dus bijvoorbeeld alleen maar een keyboard aan de PC wilt aansluiten voor het opnemen van de aanslagen, dan is "MIDI Instrument to computer" voldoende.
